格狀鉸鏈設計推論系統 — 開發對話紀錄

一天之內由 8 輪人機對話從 Rev.A 演進到 Rev.H 的完整紀錄。工具本體：lattice-hinge-designer。每輪記錄「使用者提問 → 分析發現 → 修改 → 驗證方法」，供教學與開發方法參考。

開發協作：Henry（生活科技教師）× Claude Fable（Claude Code）＋ Claude app（v2 功能原稿）

Rev.A

閱讀評估與首次部署

5fe6b79 · 18:36
USER幫我閱讀一下這個內容，並評估內容正確性再部署到 Pages 上。
分析與發現
  • 原稿為 AI 產生的單檔計算器（Fenner 扭轉連桿模型）。矩形扭轉係數表與 Timoshenko 標準值完全一致、主公式 n ≥ (β/α)·Θ·G·b/(τ_allow·l) 推導正確、材料參數在合理範圍。
  • Bug①切割線 off-by-one：m 條交錯切線只形成 m−1 個串聯扭轉連桿（最外側料帶與實體板連續不扭轉），原稿畫 n−1 條實際只有 n−2 個有效連桿，成品彎不到目標角。
  • Bug②干涉角二分法失效：投影寬度 w·cosθ+t·sinθ 非單調，w≫t 時二分法跳過干涉區、把限制角錯算成 90°。
  • 修法：切線改畫 n+1 條（含格狀區兩端，恰使 W=n·(w+k) 幾何自洽）；干涉角改線性掃描找第一個違反角。
驗證
  • 預設參數手算核對全部吻合（n=23、θ=3.91°、τ=19.7 MPa、R 值）；w=10/t=3 極端案例干涉角實測 4.35°（解析解 4.38°）。部署 GitHub Pages 後線上驗證。
Rev.B

第二輪深度修正

864faa5 · 18:46
USER請針對內容錯誤進行修正與優化。
分析與發現
  • Bug③十字圖樣會把板切斷：十字間距 5.12mm 小於水平臂長 9.6mm，同列水平切線相連成貫穿線。
  • Bug④受扭長度短少：切段長 2l、交錯半週期後切縫重疊區只有 l−gap/2（9.75mm 而非假設的 12mm），應力低估約 23%。
  • 修法：十字間距改臂長+junction；切段長改 2l+gap 使重疊區恰為 l。另加內彎半徑<板厚警告、輸入清空防呆、SVG 內嵌參數註解。
Rev.C

合併 Claude app 的 v2 功能

18f740f · 18:56
USER（貼上 Claude app 的 v2 完工回覆）v2 加入斜向 45°、Auxetic 旋轉方塊、變半徑設計器。
分析與發現
  • v2 由 v1 衍生，Rev.B 的六處修正全數被退回——逐一重新套用。
  • 變半徑設計器每列容許角只看應力、漏了幾何干涉（預設壓克力恰為幾何控制）；首列位置同樣 off-by-one。
  • 新功能審查：Auxetic 伸展率公式 L(θ)/L₀=cos(θ/2)+sin(θ/2) 與 Grima & Evans 模型一致；app 宣稱的「Fenner 論文 23 桿/44mm 基準」查無出處，判定為幻覺，未寫入任何檔案。
教訓：AI 產生器的新版本是從舊原稿衍生的，先前修過的 bug 會全部回歸——合併前必須逐一重查，之後的新版要以線上修正版為基底。
Rev.D

使用者質疑「會切斷」＋雷射切割機變因

f1a6e51 · 19:22
USER這些內容再幫我確認一下好嗎？怎麼覺得會切斷？是否有辦法加入雷射切割機的變因？
分析與發現
  • 使用者直覺正確——Bug⑤真的會切斷：H ≤ 切段長 2l+gap 時（如 H=20 配預設 l=12），相位對齊的切線單段貫穿整個鉸鏈長，板材直接分離。
  • 修法：繪圖時自動在中央保留 junction＋警告旗標（直線/波浪/變半徑/試片四處同步）。
  • 新功能：切割機選單（CO₂ 60-80W／30-40W／二極體／自訂）依機型×材料自動帶建議 kerf 與切邊熱影響折減 η（τ_allow = τ_y × 上限% × η）；kerf 校正試片 SVG 匯出（20mm 方塊量測＋迷你鉸鏈試彎）。
Rev.E

旋轉方塊嚴格驗證＋DXF 匯出

33360f4 · 19:35
USER旋轉方塊的方式，確定不會切斷嗎？另外有辦法輸出為 DXF 嗎？
分析與發現
  • 驗證方法升級：0.1mm 像素化＋淹水填充直接數連通元件（不靠推理）。Auxetic 預設＝1 件不切斷；h=k 時碎成 102 件；六種圖樣主體皆單一連通；長孔 69 件＝1 主體＋68 落料（挖除式正常）。
  • 幾何事實：每個角隅節點必有一條切線穿過，鉸鏈被剖成兩條韌帶，有效寬度=(h−k)/2 每側（預設只剩 0.5mm）——加 h≤k 紅旗、韌帶<0.3mm 黃旗。
  • 新功能：DXF R12 匯出（LINE 實體、CUT/OUTLINE 分層、$INSUNITS=mm，貝茲/圓弧自動展折線）。
Rev.F

DXF 逆向分析（可行性檢查）

427d6f3 · 19:46
USER（附 Onshape 匯出的 laser33050mm.dxf）像是這個，有辦法用它判斷輸出的可行性嗎？
分析與發現
  • 實測該檔：330×50mm、109 欄、pitch 3、有效連桿長 5、n=108。判定：不會切斷；3mm 合板反覆用約 63°（R≥293mm）、壓克力靜態最多約 314°。
  • 抓到四個製造品質問題：junction 2.5mm 偏小、邊軌 3mm 偏窄、切線超出外框 5mm、55 條線壓在頂邊長線上（二次燒切）。
  • 新功能：DXF 匯入（瀏覽器本機解析）→ 自動偵測格狀參數 → 依面板設定即時推算可行性 → 淹水填充切斷檢查＋品質警告。範例檔收錄於 examples/laser33050mm.dxf。
細節：外框判定要用水平框線先定出外形高度——切線超出外框時，整體 bbox 高度會把 50mm 框邊誤認成切線欄。
Rev.G

DXF 佈線：在匯入圖上加入切割線圖

69966df · 23:31
USER有辦法匯入 DXF，然後在系統上加入切割的線圖嗎？（選擇圖樣、延伸的距離、幾段、相對距離，然後輸出）
實作
  • 匯入工件後佈置鉸鏈帶：六種圖樣、縱/橫方向、起點、延伸寬度、段數、段間距、留邊；切線參數沿用面板，改參數即時重算。
  • 即時預覽（藍=原圖、紅=新增），扭轉式圖樣推算每段/合計可彎角；合成後一鍵切斷檢查。
  • 輸出合成 DXF（ORIGINAL/HINGE 分層）與 SVG。實作要點：以合成參數呼叫既有 buildCuts 再平移/轉向到工件座標，六種圖樣零重寫共用。
Rev.H

3D 彎折模擬

9039822 · 23:49
USER既然有彎折，是否有辦法在調整參數時產生 3D 模擬圖？
實作
  • 彎折形狀＝「平板—圓弧—平板」可展曲面，由推論結果 W/R/Θ 完全決定 → 手寫 canvas 3D 渲染器（畫家排序＋法向量光照，零外部函式庫）。
  • 拖曳旋轉視角（行動裝置可用）、彎折程度滑桿 0→Θ 展開動畫、切割線經同一映射貼合曲面、調參即時重繪。
  • 誠實邊界：扭轉式圖樣為精確幾何；十字/Auxetic 混合圖樣以圓柱面近似並於頁面標注。
Rev.I

DXF 相容性：Illustrator 開不起來

2026-07-09
USER我剛剛輸出 DXF，並透過 Illustrator 開啟，但他顯示錯誤無法開啟。
分析與修正
  • 原輸出是「極簡 DXF」（只有 HEADER＋ENTITIES）——雷射軟體通常寬容能讀，但 Illustrator 解析嚴格：缺 TABLES 區段（LTYPE/LAYER/STYLE 表）與 $ACADVER 就拒開。
  • 改為完整標準 R12 骨架：$ACADVER(AC1009)、$EXTMIN/$EXTMAX、TABLES 三表（含全部圖層定義）、BLOCKS、ENTITIES，CRLF 換行；三個匯出點共用同一 dxfDoc 產生器。
  • 驗證：四種輸出（直線/波浪貝茲展開/長孔圓弧展開/變半徑）以 ezdxf 稽核全數 0 錯誤 0 修正。
  • 使用者實測確認（2026-07-09 00:58）：Adobe Illustrator 2026 成功開啟變半徑輸出 variable_radius_t3_124cols.dxf——OUTLINE／CUT 圖層正確分層、124 欄漸變間距切線完整呈現。

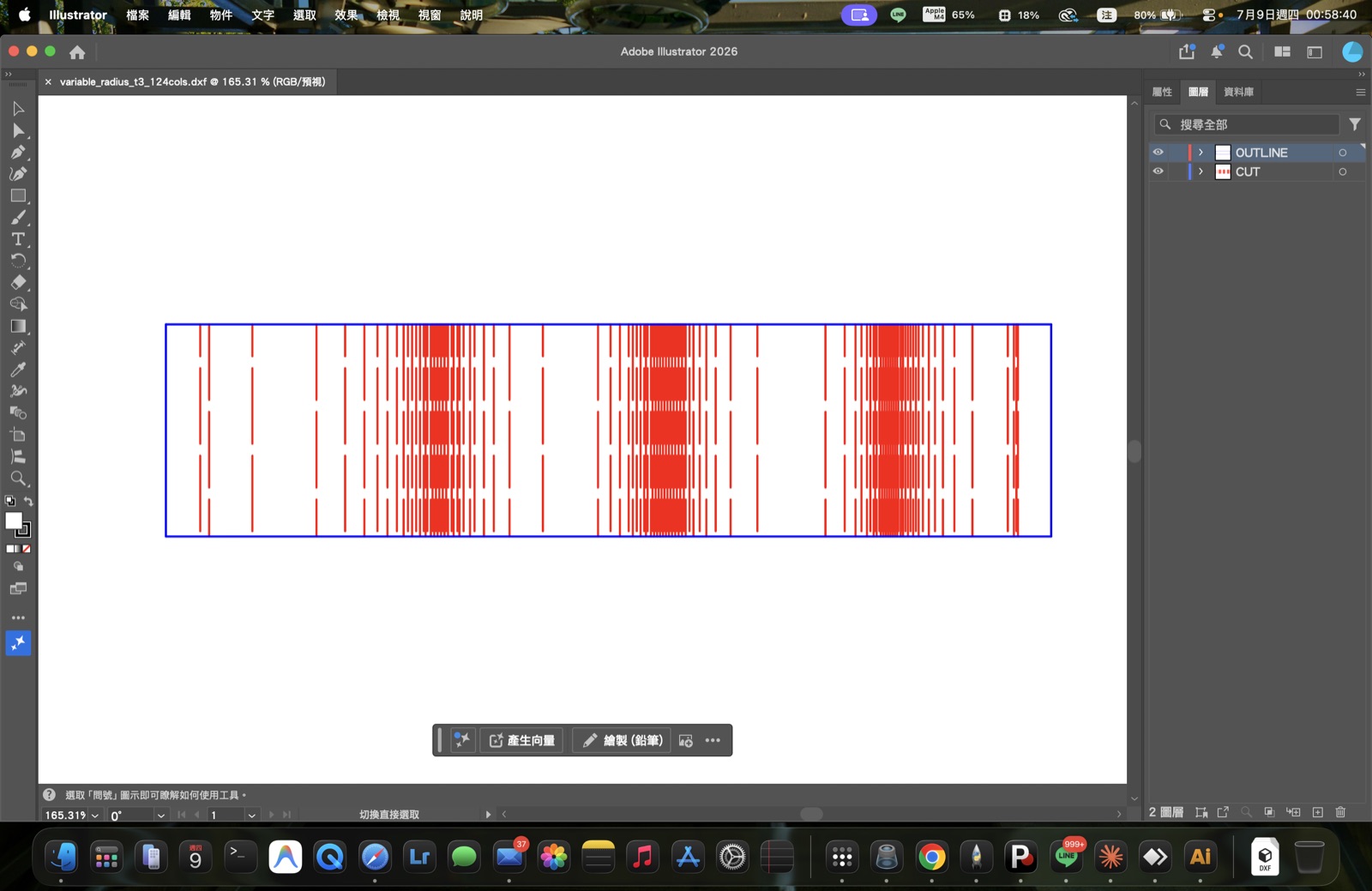

Illustrator 2026 成功開啟變半徑 DXF
驗證截圖 — Illustrator 2026 開啟 variable_radius_t3_124cols.dxf，右側圖層面板可見 OUTLINE / CUT 正確分層
教訓：「格式驗證器通過」≠「目標軟體能開」——寬容的解析器（雷射軟體）會縱容缺漏，嚴格的（Illustrator）才逼你把規格補齊。跨軟體交換檔要以最嚴格的消費端為準。
