計步器接線圖

兩種板子各一張。照「腳名」接，不要照位置；排針與模組的腳位順序，動手前請再對一次板子與模組上的絲印。

原版：TTGO T-Display ＋ ADXL345 ＋ 蜂鳴器

加速度計接 I2C（SDA 21、SCL 22），無源蜂鳴器接 GPIO25，鋰電池插板子背面的電池座、開關串在紅線上。換成 MPU6050 也照同樣 4 條線接，程式開機會自動認。

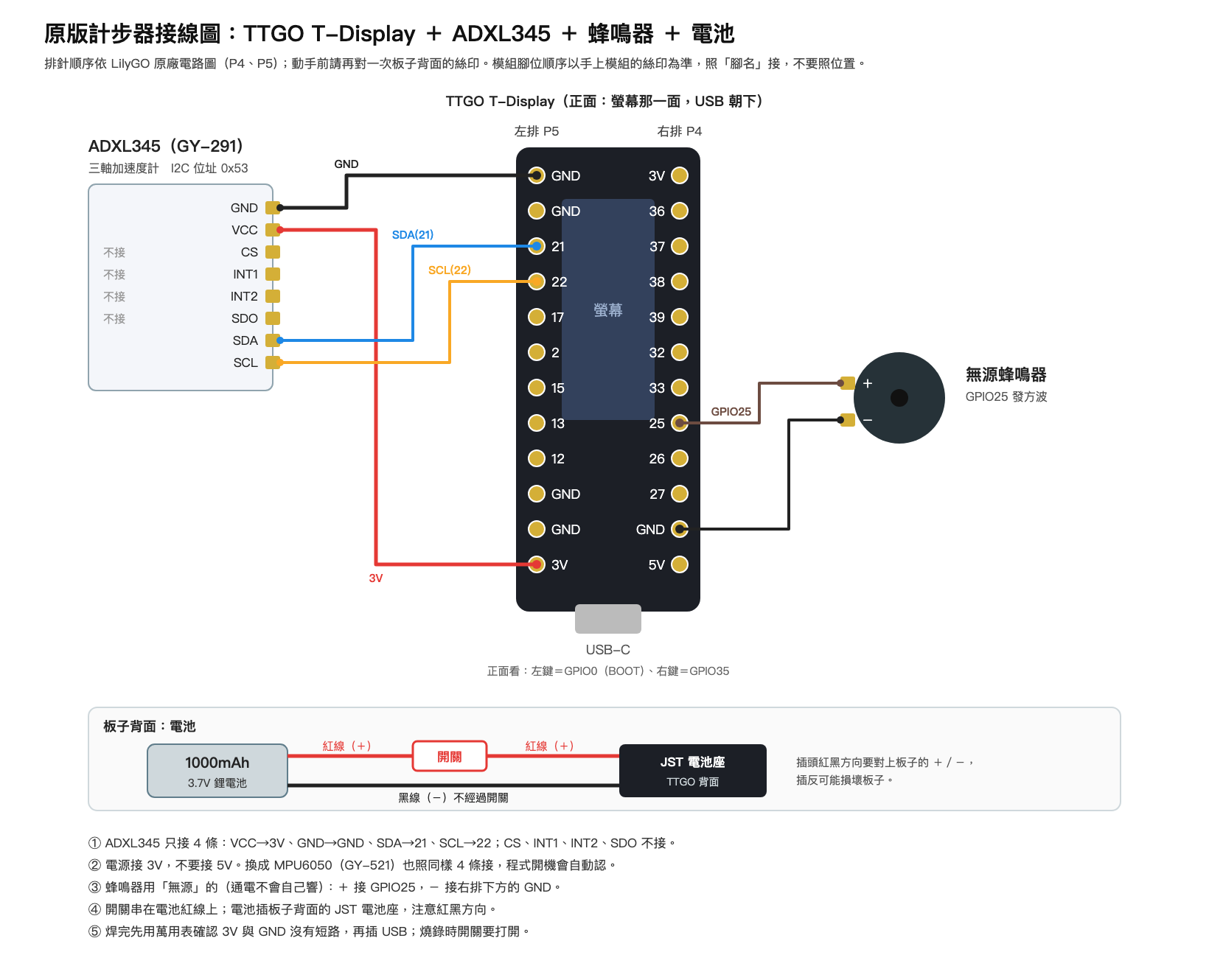

原版計步器接線圖：TTGO T-Display 接 ADXL345、無源蜂鳴器與鋰電池
元件腳位接到 TTGO T-Display
ADXL345 VCC3V（不要接 5V）
ADXL345 GNDGND
ADXL345 SDAGPIO21
ADXL345 SCLGPIO22
ADXL345 CS、INT1、INT2、SDO不接
無源蜂鳴器 ＋GPIO25
無源蜂鳴器 －GND
鋰電池板子背面 JST 電池座；紅線（＋）先經過開關

點圖可以放大。下載 PNG

T-Display S3：三顆感測器共用一組 I2C

MPU6050、VL53L0X、MAX30102 都接 SDA 18、SCL 17；實線一定要接，虛線是選配（中斷、重設、蜂鳴器）。

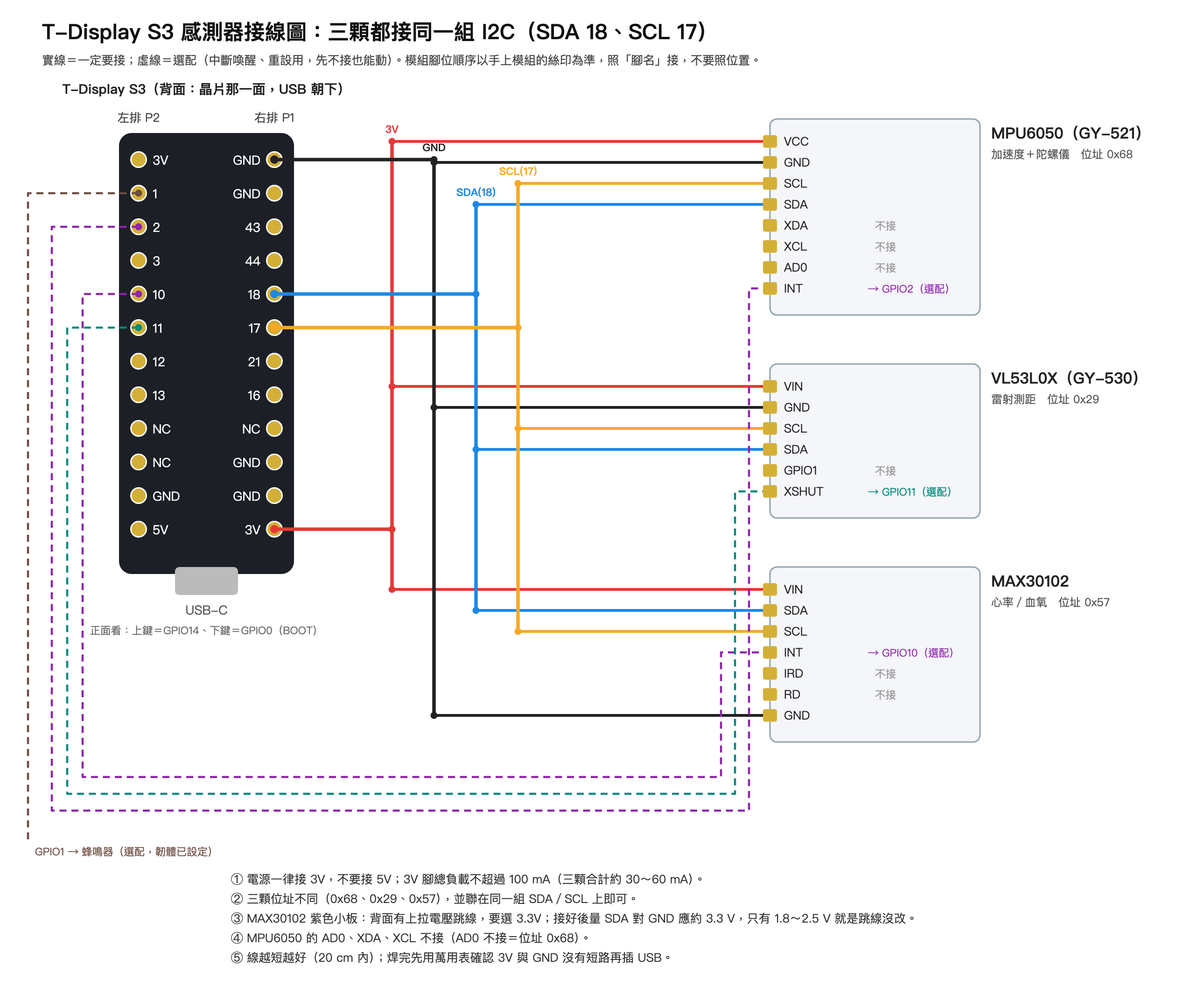

T-Display S3 感測器接線圖：MPU6050、VL53L0X、MAX30102 接同一組 I2C

點圖可以放大。下載 PNG

焊完先用萬用表確認 3V 與 GND 沒有短路，再插 USB。
